TBN300系列

特点：更豪TBN300系列超薄款安全光栅一．特性：更豪TBN300系列安全光栅外形尺寸：12*26.5*H(mm）；1.超强抗电磁辐射

品牌：更豪

型号：

产品特点

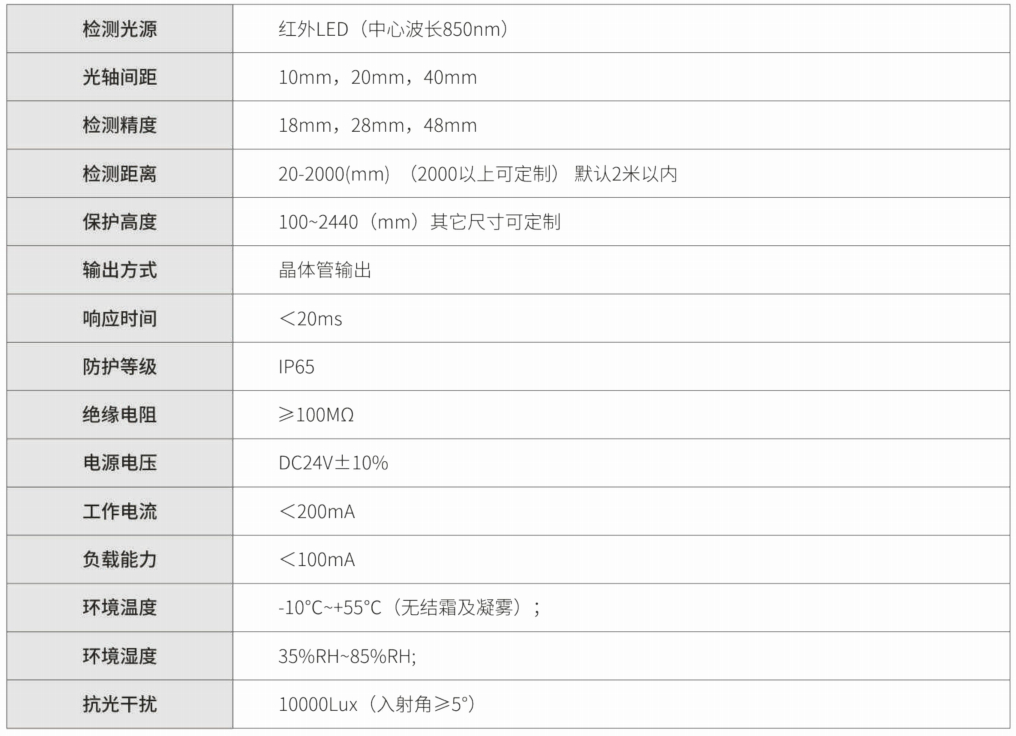

技术参数
产品尺寸
电路接线
规格型号
产品细节

更豪TBN300系列超薄款安全光栅
一．特性：
更豪TBN300系列安全光栅外形尺寸：12*26.5*H(mm）；
1.超强抗电磁辐射干扰处理电磁辐射复杂环境正常工作；
2.0.2到5米间自动调节；
3.10mm、20mm间距，保护高从100mm至620mm高度选择；
4.具有短路极性保护，光栅的任何短接反接不会损坏；
二．原理：
发光器发出的光直射到受光器，形成保护光栅；当光栅被遮挡时，受光器产生一遮光信号，通过信号电缆传输到控制器，控制器将此信号进行处理，产生一控制输出信号，控制机床的制动控制回路或其他设备的报警装置，实现机床停止运行或安全报警；
三．更豪TBN300系列安全光栅组成单元：
1.发光器：由若干发光器件组成，发射红外光线；
2.受光器：由若干受光器件组成，接受红外光线，与发光器的发光器件一一对应，形成保护光栅，产生通光、遮光信号，同时通过信号电缆将信号传输给控制器对外部设备进行控制；发射器和接收器的工作电压是DC24V为安全电压，这样在发射器和接收器与操作工接触的时候，不会发生触电事故；
3.信号电缆：用来传输电源和发光器、受光器之间的信号；
4.固定螺丝：把发光器与受光器固定在机台上，用于安全光栅安装；

单位：毫米/mm

光轴间距 10		检测精度 18
光束（N）	规格型号	保护高度	外形高度
16	TBN300-S2-10-015-02-NCO	150	190
20	TBN300-S2-10-019-02-NCO	190	230
24	TBN300-S2-10-023-02-NCO	230	270
28	TBN300-S2-10-027-02-NCO	270	310
32	TBN300-S2-10-031-02-NCO	310	350
36	TBN300-S2-10-035-02-NCO	350	390
40	TBN300-S2-10-039-02-NCO	390	430
44	TBN300-S2-10-043-02-NCO	430	470
48	TBN300-S2-10-047-02-NCO	470	510
52	TBN300-S2-10-051-02-NCO	510	550
56	TBN300-S2-10-055-02-NCO	550	590
60	TBN300-S2-10-059-02-NC0	590	630
64	TBN300-S2-10-063-02-NCO	630	670
72	TBN300-S2-10-071-02-NCO	710	750
76	TBN300-S2-10-075-02-NCO	750	790
80	TBN300-S2-10-079-02-NCO	790	830
88	TBN300-S2-10-087-02-NCO	870	910
96	TBN300-S2-10-095-02-NCO	950	990
100	TBN300-S2-10-099-02-NCO	990	1030

光轴间距 20		检测精度 28
光束（N）	规格型号	保护高度	外形高度
6	TBN300-S2-20-010-02-NCO	100	150
8	TBN300-S2-20-014-02-NCO	140	190
10	TBN300-S2-20-018-02-NCO	180	230
12	TBN300-S2-20-022-02-NCO	220	270
14	TBN300-S2-20-026-02-NCO	260	310
16	TBN300-S2-20-030-02-NCO	300	350
18	TBN300-S2-20-034-02-NCO	340	390
20	TBN300-S2-20-038-02-NCO	380	430
22	TBN300-S2-20-042-02-NCO	420	470
24	TBN300-S2-20-046-02-NCO	460	510
26	TBN300-S2-20-050-02-NCO	500	550
28	TBN300-S2-20-054-02-NCO	540	590
30	TBN300-S2-20-058-02-NCO	580	630
32	TBN300-S2-20-062-02-NCO	620	670
34	TBN300-S2-20-066-02-NCO	660	710
36	TBN300-S2-20-070-02-NCO	700	750
38	TBN300-S2-20-074-02-NCO	740	790
40	TBN300-S2-20-078-02-NCO	780	830
42	TBN300-S2-20-082-02-NCO	820	870
44	TBN300-S2-20-086-02-NCO	860	910
46	TBN300-S2-20-090-02-NCO	900	950
48	TBN300-S2-20-094-02-NCO	940	990
50	TBN300-S2-20-098-02-NCO	980	1030
52	TBN300-S2-20-102-02-NCO	1020	1070
54	TBN300-S2-20-106-02-NCO	1060	1110
56	TBN300-S2-20-110-02-NCO	1100	1150
58	TBN300-S2-20-114-02-NCO	1140	1190
60	TBN300-S2-20-118-02-NCO	1180	1230
62	TBN300-S2-20-122-02-NCO	1220	1270

注：其他型号请咨询
